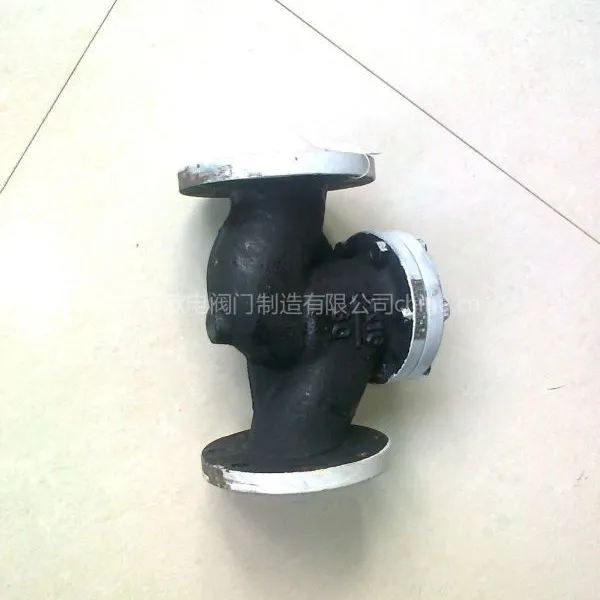

铸铁止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。选材考究，符合国内、外相关标准，材料的全面质量高。密封副配对***合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。铸铁止回阀产品按***GB/T12235设计制造。可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。铸铁止回阀可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
    铸铁止回阀应用规范
    设计与制造 GB/T12235
    连接端尺寸结构长度 GB/T12221
    法兰尺寸 JB/T79
    检验与试验 JB/T9092
    材料碳钢 GB/T12229
    不锈钢 GB/T12230
    合金钢 Q/ZB66
    标志 GB/T12220
    供货 JB/T7928


    铸铁止回阀主要零件材料及主要用途
    阀体阀盖阀瓣阀座适用介质适用温度
    (≤℃)
    WCB WCB+D507Mo WCB+D577 水、油品、蒸汽 425
    ZG1Cr18Ni9Ti 0Cr18Ni9+
    Stellite12 0Cr18Ni9+
    Stellite6 销酸类 200
    ZG1Cr18Ni2Mo2Ti CF8M+Stellite12 ZG1Cr18Ni2Mo2Ti 磷酸、醋酸类、混酸 200
    ZG00Cr17Ni14Mo2 CF3M+Stellite12 CF3M+Stellite6 尿素、甲铵液、磷酸 200
    ZG1Cr5Mo ZG1Cr5Mo+
    Stellite12 ZG1Cr5Mo+
    Stellite6 水、油品、蒸汽 550

    铸铁止回阀(Check)：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
    　　启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。铸铁止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
    　　铸铁止回阀：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
    　　真空止回阀：的安装应注意以下事顶：
    　　
    　　1、在管线中不要使止回阀承受重量，大型的止回阀：应独立支撑，使之不受管系产生的压力的影响。
    　　2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
    　　3、升降式垂直瓣止回阀：应安装在垂直管道上。
    　　止回阀：的安装应注意以下事顶：
    　　1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
    　　2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
    　　3、升降式垂直瓣止回阀应安装在垂直管道上。
    　　4、升降式水平瓣止回阀应安装在水平管道上。
    　　止回阀：分类：
    　　一：按材质分类：（止回阀主体材质）
    　　1.铸铁止回阀.
    　　2.黄铜止回阀.
    　　3.不锈钢止回阀.
    　　二：按功能分类：
    　　1.NRVZ静音式止回阀
    　　2.NRVG静音式止回阀
    　　铸铁止回阀：是能自动阻止流体倒流的阀门。铸铁止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
    　　铸铁止回阀：一般分为升降式、旋启式、蝶式及隔膜式等几种类型。
    　　升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。
    　　旋启式止回阀的阀瓣绕转轴作旋***动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管路。
    　　蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小，水锤压力亦较小。
    　　隔膜式止回阀有多种结构形式，均采用隔膜作为启闭件，由于其防水锤性能好，结构简单，成本低，近年来发展较快。但隔膜式止回阀的使用温度和压力受到隔膜材料的限制。
    　　3.NRVR静音式止回阀
    　　4.SFCV橡胶瓣逆止阀
    　　5.DDCV双瓣逆止阀
    　　铸铁止回阀：标准旋启式止回阀烟道止回阀贯流式止回阀对夹式止回阀
    　　缓闭止回阀立式止回阀静音止回阀止回阀价格微阻缓闭止回阀
    　　H76型对夹式双瓣旋启式止回阀水锤压力小，阀瓣行程短、且有弹簧辅助关闭、
    　　关阀速度快
    　　H44型法兰单瓣旋启止回阀很大，阀瓣行程长，需要较长的关闭时间
    　　H76型的水锤压力只有H44型的1/2~1/5
    　　球型污水止回阀：阀体采用全通道结构，具有流量大、阻力小之优点。采用圆球做阀瓣，适用于高粘度、有悬浮物的工业及生活污水管网
    　　铸铁止回阀：止回阀：又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
    　　启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。铸铁止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
    　　铸铁止回阀：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式止回阀和卧式止回阀两种。旋启式止回阀分为单瓣式止回阀、双瓣式止回阀和多瓣式止回阀三种。蝶式止回阀为直通式止回阀、以上几种止回阀在连接形式上可分为螺纹连接止回阀、法兰连接止回阀和焊接止回阀三种。
    　　铸铁止回阀：公称压力或压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径：DN15～900、NPS 1/4 ～36 连接方式：法兰、对焊、螺纹、承插焊等适用温度：-196℃～540℃ 阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质，止回阀：可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
    　　通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动。
    　　旋启式止回阀安装位置不妥限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。
    　　安装止回阀：时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。
    　　铸铁止回阀：关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀：选用者的高度注意。
    　　1、原理
    　　铸铁止回阀：是一种自动阀门，靠介质本身流动产生的力而自动开、闭阀瓣，来防止介质倒流。
    　　2、适用场所
    　　需防止介质逆向流动的管段。
    　　3、分类
    　　铸铁止回阀：根据其结构可分为升降式止回阀、旋启式、蝶式、管道式、缓闭式和隔膜式止回阀等。
    　　4、选用
    　　1）、铸铁止回阀：一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
    　　2）、对于DN50mm以下的低压止回阀：宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；对于DN大于200mm、小于1200mm的中低压止回阀，宜选用无磨损球形上回阀；对于DN大于50mm、小于2000mm的低压止回阀，宜选用蝶式止回阀和隔膜式止回阀。
    　　3）、隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的水击，但受温度和压力限制，一般使用在低压常温管道上。
    　　4）、对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭旋启式止回阀和缓闭蝶式止回阀。
    　　5、施工、安装要点
    　　3）、在管线中不要使止回阀承受重量，大型的止回阀：应独立支撑，使之不受管系产生的压力的影响。施工、安装要点
    　　1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
    　　2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
    　　3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行***《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
    　　6、铸铁止回阀执行标准
    　　1）、产品标准
    　　《通用阀门铁制旋启式止回阀》GB/T 13932-92
    　　《通用阀门钢制旋启式止回阀》GB 12236 -1989
    　　《通用阀门铁制截止阀与升降式止回阀》GB 12233 -2006
    　　《对夹式止回阀》JB/T 8937-1999
    　　《钢制阀门一般要求》GB/T 12224-2005
    　　《阀门的检验与试验》JB/T 9092-1999
    　　2）、工程标准
    　　《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002
    　　《通风与空调工程施工质量验收规范》GB50243-2002
    　　3）、相关标准图
    　　01SS105 常用小型仪表及特种阀门选用安装
