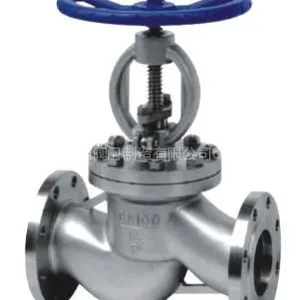

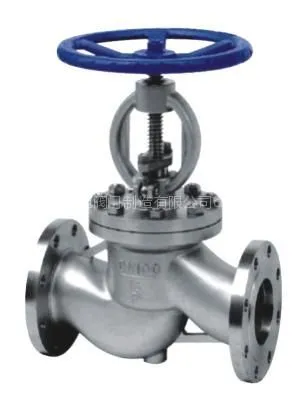

硬质合金截止阀硬质合金法兰截止阀国标硬质合金截止阀

J41Y硬质合金截止阀

产品型号： J41W

产品口径： DN15-350
产品压力： 1.0-10.Mpa
产品材质：铸钢、不锈钢、合金钢等

J41Y硬质合金截止阀根据实际情况的需要，要求达到“三耐一防” 的高性能，即耐磨、耐压、耐冲刷、防止结疤，放底结构设计为凸型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要是封面均堆焊有硬质合金，密封副采用线密封，***密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。适用于化工、石油、冶金、制药、农药、染料等.

J41Y硬质合金截止阀主要零件材质

零件名称	ZG0Cr18Ni9 304 CF8	ZG00Cr18Ni10 304L CF3	ZG0Cr17Ni14M02 316 CF8M	ZG00Cr17Ni14M02 316L CF3M		WCB
阀体 /阀盖	0Cr18Ni9	00Cr18Ni10	0Cr17Ni11M02	00Cr18Ni10M02		WCB
阀瓣	0Cr18Ni9	00Cr18Ni10	0Cr17Ni14M02	00Cr18Ni10M02		1Cr13
阀杆	0Cr18Ni9	00Cr18Ni10	0Cr17Ni11M02	00Cr18Ni10M02		1Cr13
阀杆螺母
填料	PTFE编织	PTFE编织	PTFE编织		PTFE编织	石墨
垫片	304+PTFE	3041+PTFE	316+PTFE		3161+PTFE	石墨 +304
螺栓	不锈铡					35CrM0A
螺母	不锈钢					45
手轮	球墨铸铁、铸钢

J41Y硬质合金截止阀阀主要连接尺寸

型号	公称通径	尺寸 (mm)
J41W-1.6MPa	公称通径	L	D	D1	D2	b-f	z-φd
	15	130	95	65	45	14-2	4-14	195	100
	20	150	105	75	55	14-2	4-14	215	120
	25	160	115	85	65	14-2	4-14	240	140
	32	180	135	100	78	16-2	4-18	250	160
	40	200	145	110	85	16-3	4-18	285	200
	50	230	160	125	100	16-3	4-18	300	220
	65	290	180	145	120	18-3	4-18	345	240
	80	310	195	160	135	20-3	8-18	350	280
	100	350	215	180	155	20-3	8-18	410	320
	125	400	245	210	185	22-3	8-18	470	350
	150	480	280	240	210	24-3	8-23	495	400
	200	600	335	295	265	26-3	12-23	580	450
	250	650	405	355	320	30-3	12-25	680	550
	300	750	460	410	375	30-3	12-25	850	600
