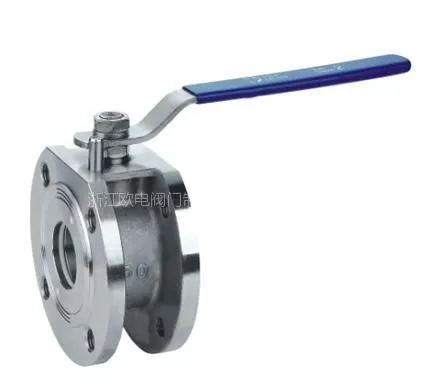

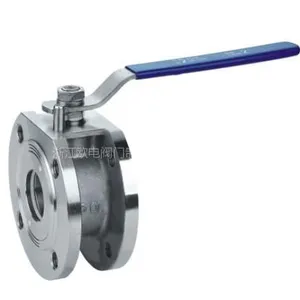

对夹保温球阀 不锈钢对夹保温球阀 保温对夹球阀
产品介绍： 保温球阀根据球阀的结构不同，有整体式保温球阀、两片式保温球阀、对夹保温球阀等几种结构形式，广泛适用于化工、石油、制药、冶金等行业的系统管路中。 应用范围： 结构特点： 对夹保温球阀具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，因此，对容易凝固、高粘度的液体介质具有优良的性能。 对夹保温球阀标准规范： 对夹保温球阀型号、零件材料及主要参数：
对夹保温球阀也称夹套球阀，是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。对夹保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。
对夹保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的重油、胶类等高粘度介质。
对夹保温球阀采用整体式夹套结构设计，更能均匀地保温、保冷，保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的压力为1MPa。
设计制造标准：GB/T12237、ASME B 16.34
结构长度标准：GB/T 12221-2005、ASME B 16.10
连接法兰标准：JB/T 79、GB/T 9113、ASME B 16.5
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008、JB/T9092、API 598
公称压力或压力级 产品型号 PN1.0MPa BQ71F-10C BQ71F-10P BQ71F-10P8 BQ71F-10P3 BQ71F-10R BQ71F-10R8 BQ71F-10R3 PN1.6MPa BQ71F-16C BQ71F-16P BQ71F-16P8 BQ71F-16P3 BQ71F-16R BQ71F-16R8 BQ71F-16R3 PN2.5MPa BQ71F-25 BQ71F-25P BQ71F-25P8 BQ71F-25P3 BQ71F-25R BQ71F-16R8 BQ71F-25R3 CLASS150 BQ71F-150(LB)C BQ71F-150(LB)P BQ71F-150(LB)P8 BQ71F-150(LB)P3 BQ71F-150(LB)R BQ71F-150(LB)R8 BQ71F-150(LB)R3 10K BQ71F-10(K)C BQ71F-10(K)P BQ71F-10(K)P8 BQ71F-10(K)P3 BQ71F-10(K)R BQ71F-10(K)R8 BQ71F-10(K)R3 主要零件材料 阀体 WCB ZGlCr18Ni9Ti CF8(304) CF8(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF8M(316L) 球体、阀杆 2Crl3 lCr18Ni9Ti 0Cr18Ni9(304) 0Cr18Ni9(304L) 1Cr18Ni2Mo2(316) 0Cr17Ni2Mo2(316) 0Cr17Ni2Mo2(316L) 密封圈 聚四氟乙烯 对位聚苯 填料、垫圈 V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫 适用工况 适用介质 重油、胶类等 硝酸腐蚀性介质 强氧化性介质 醋酸等腐蚀性介质 尿素等腐蚀性介质 适用温度 -28-300℃ 配管法兰 JB79-59、GB9113、SH3406 ANSI B16.5 JIS B2212
| 公称通径(DN) | 产品型号 | |||||||||
| L | D | W | H | 3-G | ||||||
| (mm) | (in) | 1.0MPa | 1.6MPa | 2.5MPa | 150Lb | 10k | 手动 | 手动 | ||
| 15 | 1/2" | 40 | 53 | 53 | 53 | 47 | 58 | 130 | 80 | 3/8 |
| 20 | 3/4" | 45 | 63 | 63 | 63 | 57 | 63 | 170 | 80 | 3/8 |
| 25 | 1" | 50 | 73 | 73 | 73 | 66 | 74 | 170 | 100 | 3/8 |
| 32 | 1 1/4" | 60 | 84 | 84 | 84 | 75 | 84 | 200 | 110 | 1/2 |
| 40 | 1 1/2" | 70 | 94 | 94 | 94 | 85 | 89 | 250 | 120 | 1/2 |
| 50 | 2" | 80 | 109 | 109 | 109 | 103 | 104 | 250 | 130 | 1/2 |
| 65 | 2 1/2" | 110 | 129 | 129 | 129 | 122 | 124 | 350 | 140 | 1/2 |
| 80 | 3" | 120 | 144 | 144 | 144 | 135 | 134 | 350 | 150 | 1/2 |
| 100 | 4" | 140 | 164 | 164 | 170 | 173 | 159 | 420 | 180 | 1/2 |
