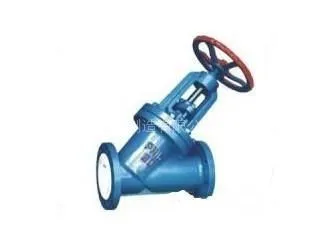

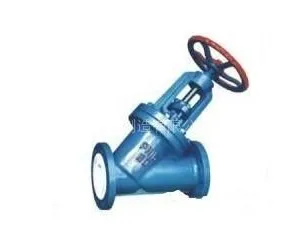

衬氟直流阀 铸钢衬氟直流阀 衬氟法兰直流阀
衬氟直流阀随着现代工业的飞跃发展，衬氟阀门及其各类管路附件在石油、印染、化工等各领域中得到迅速应用的推广，显示了强大的生命力，做为工程中项目已引起各工程设计单位和施工单位的***关注与青睐，是一种***市场潜力的朝阳产品。 衬氟直流阀是具有开关和流量调节双重功能，可以方便的开、关气路，而不影响流量，***了流量的重复性。开起缓慢，减小了瞬间管道压力对仪表的冲击力。相当加了一个阻尼器,从而大大提针型阀的使用寿命。 衬氟直流阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点 、衬氟直流阀基本结构
1.氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
二、衬氟直流阀设计规范
遵循GB 12233 / GB 12235标准。
三、衬氟直流阀手动、齿轮传动、气动（常开或常闭）、电动。
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀 芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
| 手动 | J41F3 | 角式 | J441F3 |
| J41F46 | J441F46 | ||
| 气动 | J641F3 | 电动 | J941F3 |
| J641F46 | J941F46 |
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸阀 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体/端盖/闸板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀杆 | 35 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里/阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) | |||||
| 4 | 填料/压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
| 6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 7 | 阀杆螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
| 8 | 紧固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 9 | 螺母 | | 0Cr18Ni9 | 0Cr18Ni9 | |||
| 10 | 手轮 | WCB | WCB | WCB | |||
